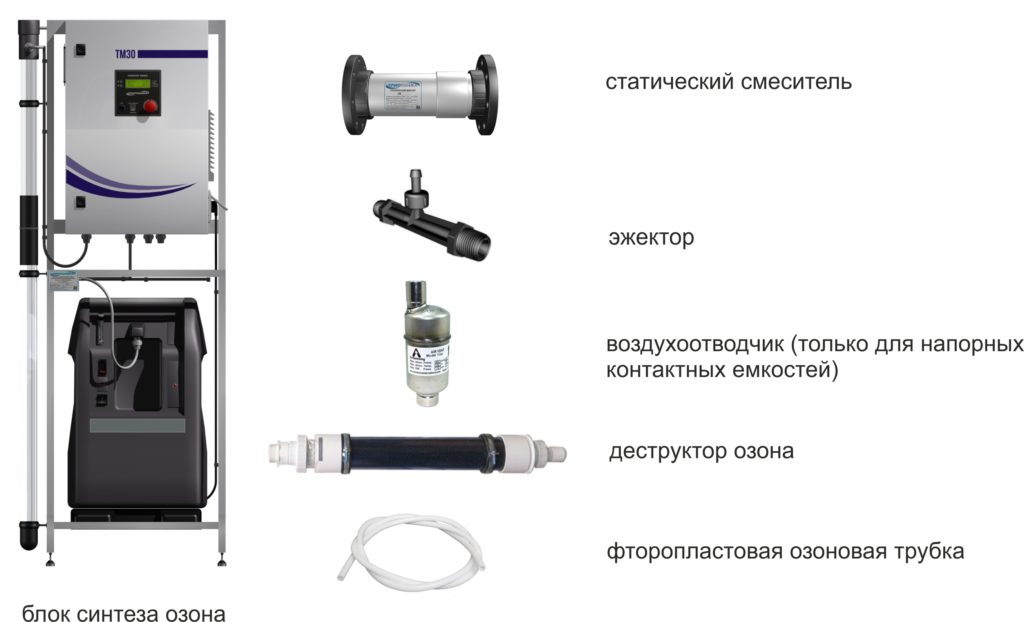

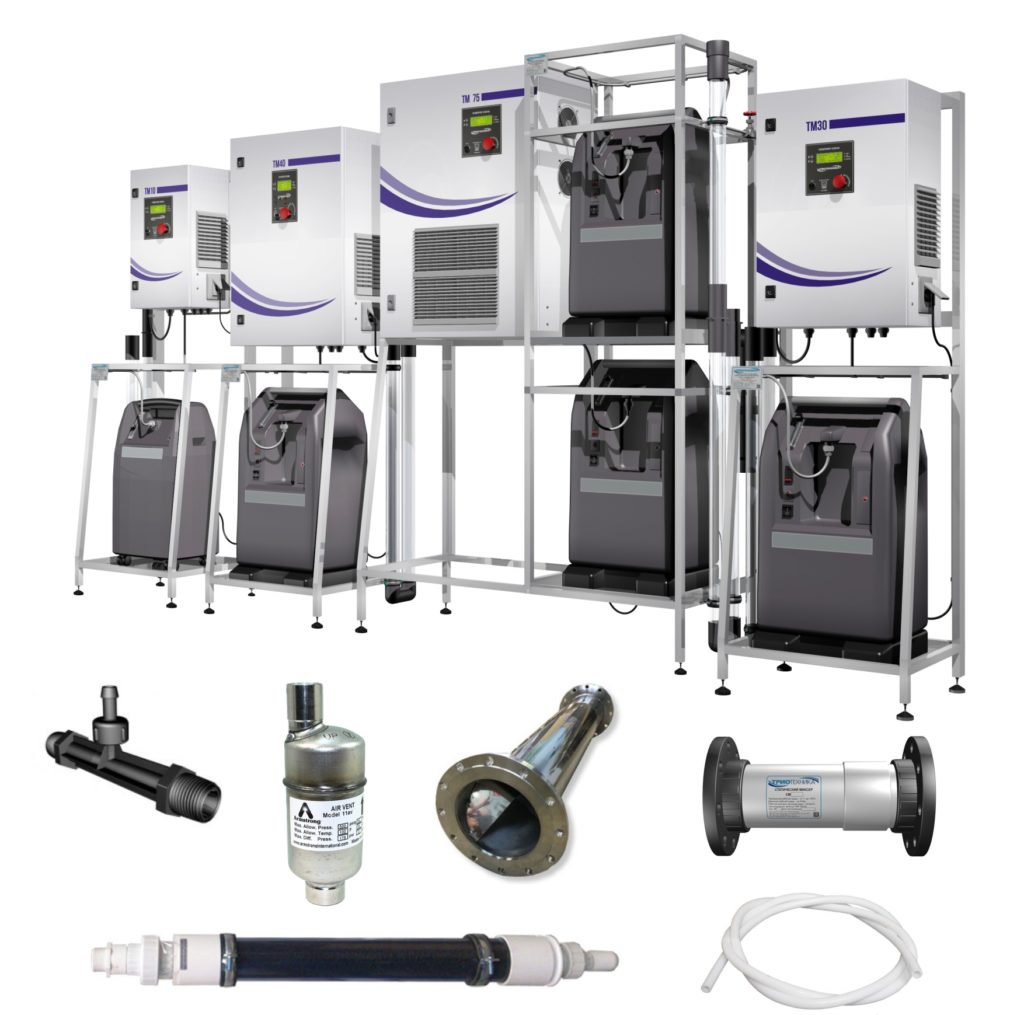

Часто поставка полностью укомплектованной и собранной на нашем производстве станции озонирования «под ключ» не представляется возможной или целесообразной в силу ряда причин. Для таких случаев предлагаем комплект для сборки станции озонирования воды на объекте СОВ-М/ВП, который включает:
Оборудование устанавливается и обвязывается по месту с использованием одной из предлагаемых нами схем обвязки, в зависимости от гидравлического режима и общей схемы системы водоподготовки (вы можете применить свою схему растворения озона с соблюдением требований к оборудованию).

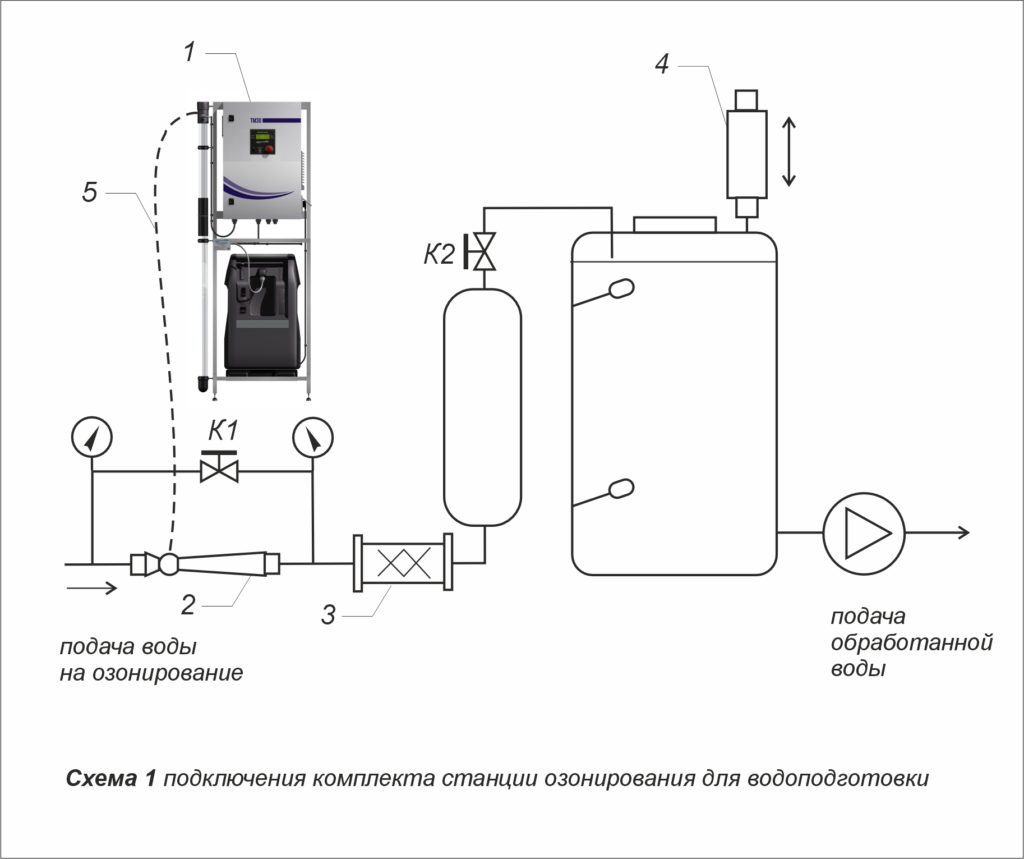

На схеме: 1 – блок синтеза озона; 2 – эжектор; 3 – статический смеситель; 4 – каталитический деструктор; 5 – фторопластовая озоновая трубка; К1 – задвижка регулирования байпаса вокруг эжектора; К2 – задвижка регулирования давления на выходе эжектора (противодавления)
Схема 1 позволяет растворять озон без использования доп. насоса, при достаточном давлении в трубопроводе, что упрощает и удешевляет проект; байпас вокруг эжектора позволяет увеличивать расход подачи воды в ограниченных пределах.
Ограничения: допускает работу только на излив в безнапорную контактную емкость, давление на входе эжектора должно быть стабильным. Рекомендуется синхронизировать подачу воды в контактную емкость с отбором воды из емкости насосом 2-го подъема, во избежание нежелательного режима работы эжектора с частыми остановками.

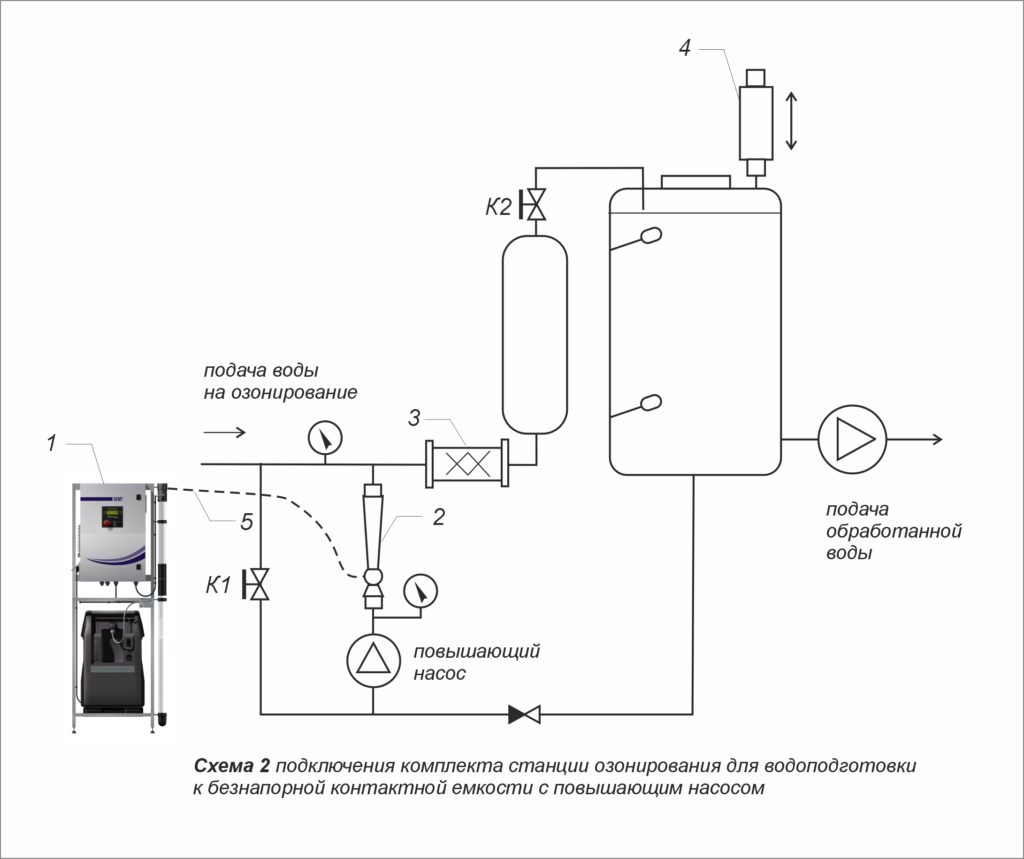

Схема 2 обеспечивает возможность настроить эжектор на плавную работу в условиях колебаний давления и расхода в подающем трубопроводе и в условиях дисбаланса в подаче и отборе воды из безнапорной контактной емкости, за счет применения отдельного повышающего насоса и регулирующей задвижки К1. Схема 2 может быть реализована также с напорной контактной емкостью и без насоса 2-го подъема воды. При использовании напорной контактной колонны для удаления избытка газовой фазы используется поплавковый воздухоотводчик из нержавеющей стали и каталитический деструктор.
Предложенные схемы реализованы нами на многих объектах и на практике доказали свою эффективность и надежность. Вы можете реализовать свой вариант обвязки комплекта СОВ-М/ВП для водоподготовки, руководствуясь собственным опытом и знаниями, с соблюдением требований для обеспечения устойчивой и стабильной работы всех узлов, входящих в комплект. Мы подскажем оптимальное решение именно для вашего случая и снабдим исчерпывающими инструкциями по подключению и правильному применению оборудования — просто заполните и отправьте нам опросный лист
