Назначение
Станция озонирования СОВ-М/125-Ц/2000 ВП предназначена для работы в составе комплексных систем очистки воды производительностью до 125 м3/ч, в качестве альтернативы растворам сильных «химических» окислителей (гипохлорита, перманганата, перекиси) или в сочетании с ними в зависимости от принятой технологической схемы.
Схема и комплектация

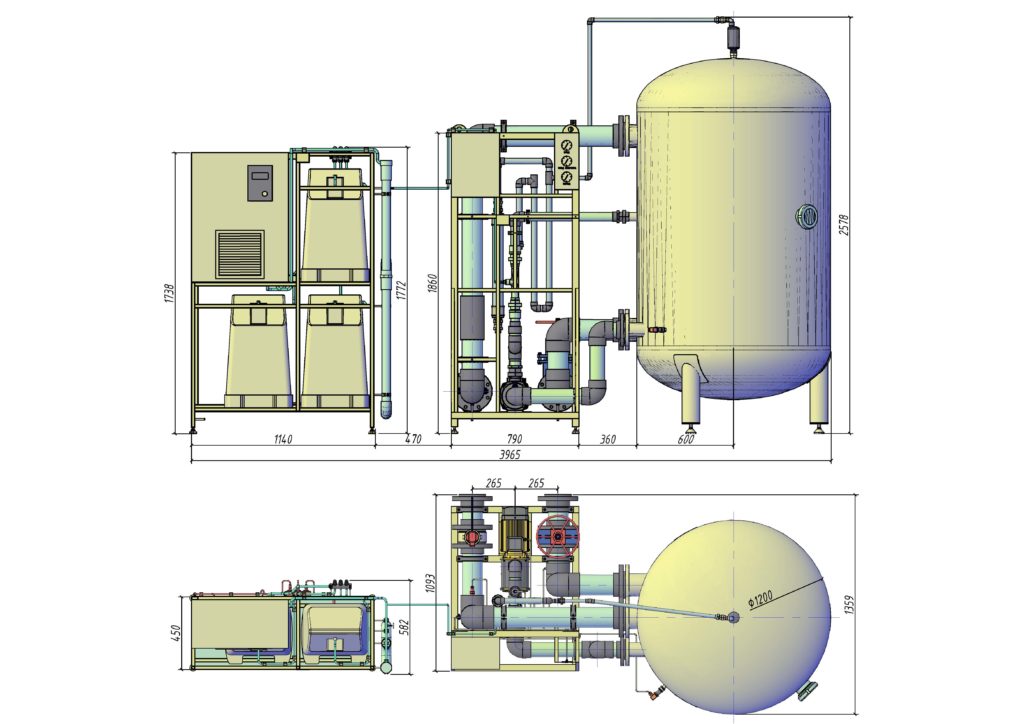

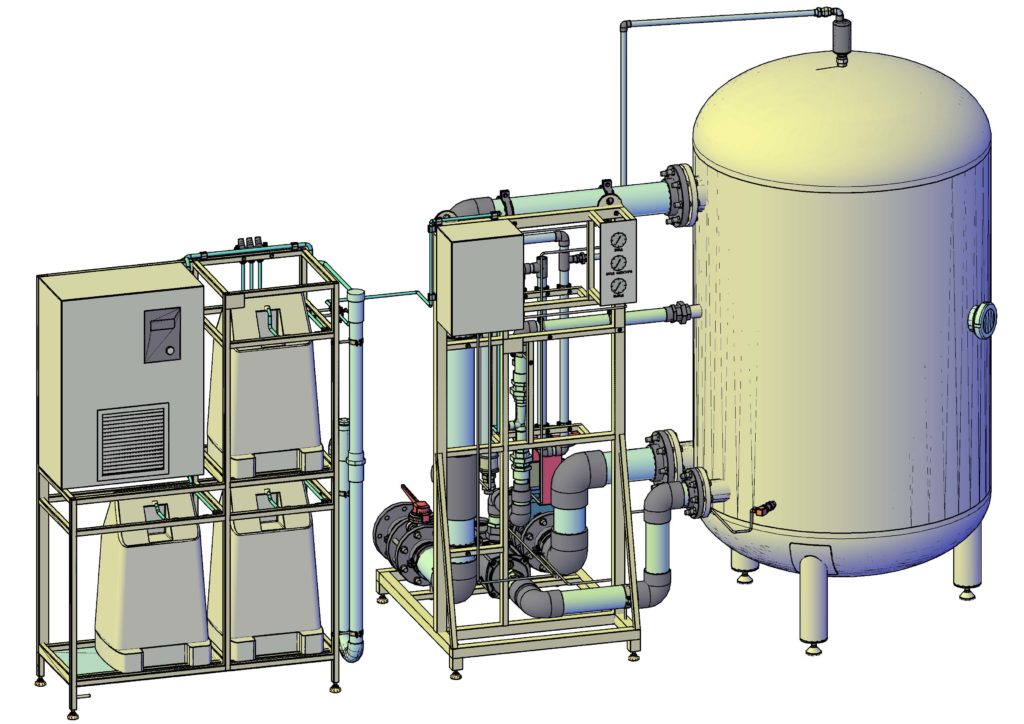

Оборудование поставляется в виде 2-х блоков – блока синтеза озона и блока растворения озона, включающего напорную камеру смешения из нержавеющей стали:
1 — генератор озона
2 — кислородный концентратор
3 — ловушка влаги
4 — насос
5 — эжектор
6 — камера растворения озона
7 — воздухоотводчик
8 — каталитичксий деструктор озона
9 — пульт управления станцией
10 — датчик потока,
11 — редуктор давления воды «за собой» (доступно только для моделей СОВ-М/ВП10, М/ВП20 !)
12 — датчик уровня воды (защита от сухого хода)
13 — антивакуумный клапан
14 — клапан сброса избыточного давления воды (предохранительный)
Опционально (на схеме не показаны) – функция пропорционального дозирования озона по расходу воды с использованием сигнала от внешнего расходомера, по датчику растворенного озона при заказе опционального датчика концентрации озона в воде на выходе. Данные опции реализуются при наличии технической возможности.
Работа
Запуск станции в работу осуществляется одним из 3-х способов:
• Локально вручную нажатием кнопки пуск на пульте управления (используется в сервисных режимах)
• Локально автоматически по сигналу от датчика потока при подаче воды на станцию и при условии разрешающего дискретного сигнала на запуск от верхнего уровня (сухой контакт)
• Локально автоматически по сигналу от датчика потока при подаче воды на станцию, функция разрешения на запуск от верхнего уровня не активна
При любом способе запуска включение станции невозможно при понижении уровня воды в камере смешения до критической отметки (сухой ход).
При подаче сигнала на запуск: включается насос, на эжекторе создается разрежение, блок синтеза начинает выработку озона автоматически по вакууму от эжектора, озоно-кислородная смесь поступает в камеру смешения. Внутри камеры смешения специальные сопла интенсивно перемешивают поток воды с выхода эжектора, обеспечивая до 99% усвоения и использования озона в реакциях окисления-восстановления. Газовая фаза с неиспользованным озоном и кислородом отводится на деструктор через автоматический поплавковый воздухоотводчик, озон полностью нейтрализуется перед выводом избытка газа в помещение.
Обработанная озоном вода, после удаления пузырьков газа с выхода станции подается на фильтры, в напорную или безнапорную дополнительную контактную камеру или на другое оборудование, предусмотренное технологической схемой.
• Напорно-циркуляционная гидравлическая схема позволяет устанавливать станцию «без разрыва струи» перед фильтрами, обеспечивая устойчивую работу при давлении воды в трубопроводах до 3 бар
• Станция настраивается для работы в широком диапазоне расходов воды, обеспечивая большой выбор дозировок озона – от 1 до 15 мг/л в зависимости от решаемой задачи
• Компактное оборудование, готовое к установке и подключению на объектах, а также в контейнерах и быстровозводимых зданиях — быстрый запуск и ПНР, удобная эксплуатация
• Простая и надежная логика работы снижает требования к квалификации обслуживающего персонала
