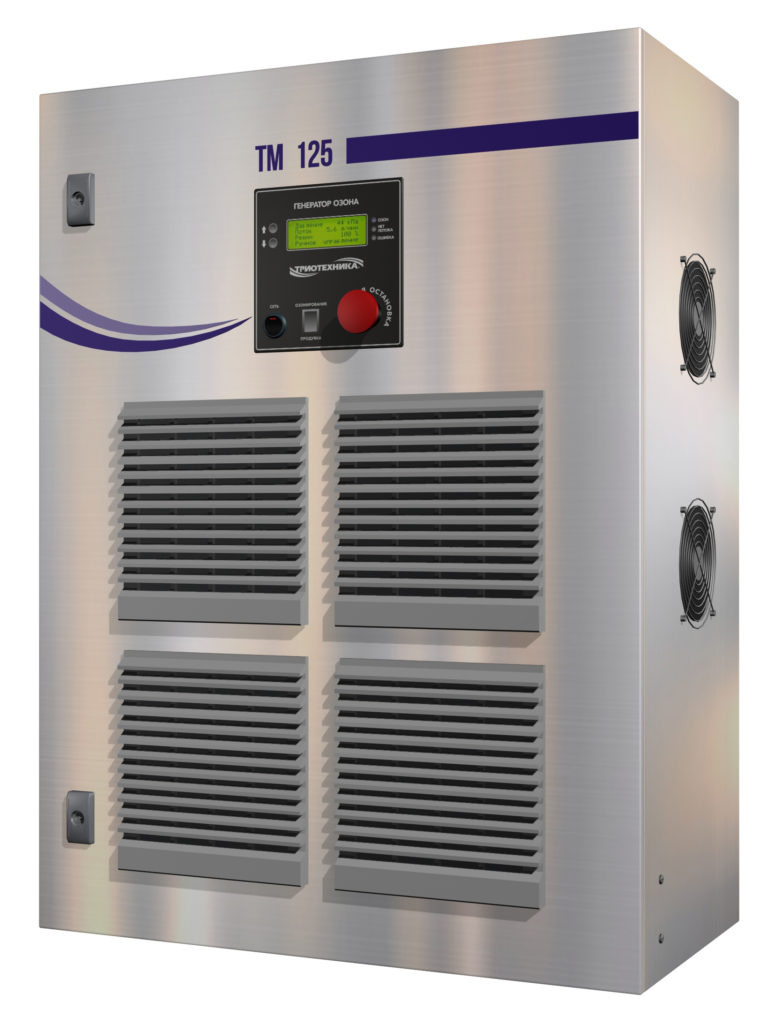

Генератор озона ТМ-125

Модель: ТМ-125

Производительность: 125 г/ч

Описание

Назначение и применение

Генераторы озона (озонаторы) серии ТМ 10-150 г/ч предназначены для получения озона методом электросинтеза в трубчатом электроде барьерного разряда с воздушным охлаждением. В качестве рабочего газа используется как адсорбционный, так и жидкий кислород, что позволяет получать газовую смесь с концентрацией озона до 6 вес.%. Использование кислорода позволяет минимизировать образование окислов азота и вызываемую ими коррозию деталей электрода, существенно увеличивая срок службы генераторов.
Генераторы ТМ — это оптимальный выбор для предприятий, имеющих внутреннюю кислородную сеть, питаемую от промышленных адсорбционных концентраторов кислорода или от газификатора емкости с жидким кислородом — например, для рыбоводческих хозяйств. Генераторы ТМ также имеют розетку (модели ТМ10-50) или контакты (модели ТМ-75, ТМ-100, ТМ-125 и ТМ-150) для подключения медицинских кислородных концентраторов (в комплект поставки не входят). Разработчики систем водоочистки и водоподготовки могут самостоятельно комплектовать компактные установки озонирования для очистки и обеззараживания воды при решении широкого круга задач — от подготовки питьевой воды до глубокой очистки сточных вод относительно небольших объемов.

Простая и понятная логика управления

Принцип управления генератора озона ТМ

Надежная и понятная логика работы на дискретных сигналах — это простая
наладка, устойчивая работа в современных системах автоматизированного
управления технологическими процессами очистки и обеззараживания воды,
соответствие требованиям безопасности по работе с озонаторным оборудованием.

Функциональные возможности

2 способа запуска — по вакууму от эжектора или при подаче питания при наличии разрешающего сигнала «СТАРТ».
Управление мощностью 0-100% на панели оператора.
Дистанционное управление мощностью 0-100% по аналоговому входу 4-20 мА — управляйте подачей озона пропорционально потоку воды или поддерживая целевой уровень концентрации озона в воде.
Встроенный редуктор давления и электромагнитный клапан на подаче кислорода.
Измерение и отображение на дисплее расхода и давления кислорода, отключение при недостаточном расходе и давлении кислорода на входе.
Ручное и дистанционное переключение в режим «Продувка» — когда требуется осушка разрядных промежутков после длительного простоя, а также как «мягкая» блокировка выработки озона без остановки подачи кислорода в воду.
Обесточивание шкафа при открывании дверцы.

Подключение

Генераторы ТМ подключаются к эжектору, установленному на трубопроводе озонируемой воды, трубкой из фторопласта, поставляемой в комплекте. Для предохранения разрядного электрода от попадания воды внутрь через трубку от эжектора, в комплект поставки также включена ловушка влаги с гидрозатвором (баланс-барометр). Регулировочный кран на ловушке влаги позволяет настроить величину вакуума. Заводская настройка предполагает автоматическое включение выработки озона при возникновении вакуума от эжектора. Переключателем на плате управления можно установить режим включения выработки озона немедленно после подачи питания при условии разрешающего сигнала СТАРТ с дискретного входа.

Подача кислорода от кислородной сети Подача кислорода — от концентратора.

Преимущества

Проверенная временем технология электросинтеза озона в барьерном разряде в электроде классической трубной компоновки

Стабильные характеристики благодаря применению качественных материалов, высокой точности изготовления деталей электрода и источнику питания оригинальной конструкции.
Воздушное охлаждение разрядника — отсутствие проблем, связанных с образованием конденсата и качеством охлаждающей воды, в системах с водяным охлаждением.
9 Вт на 1 г производимого озона — один из лучших показателей энергоэффективности в классе озонаторов с воздушным охлаждением.
Безопасность эксплуатации благодаря работе без давления внутри разрядного промежутка. Настоящий «атмосферник» — надежный и неприхотливый в эксплуатации!
100% разработка и производство в России, запасные части и комплектующие в наличии на складе.

Технические характеристики

Производитель

ООО "МЭЛП", группа компаний ТРИОТЕХНИКА®

Производительность по озону в режиме 100%, г/ч

125 ± 10

Концентрация озона в газовой смеси на выходе, г/м3

Рабочий газ, источник

Кислород от внешнего кислородного концентратора, чистота не менее 90%, точка росы не выше -60°С *

Расход газа, Нл/мин

Давление рабочего газа, кПа

от 45 до 200

Тип газоразрядного реактора

Трубчатый реактор с воздушным охлаждением и импульсным высоковольтным источником питания

Способ растворения озона в воде

Вакуумный эжектор**

Режимы управления производительностью по озону

• Вручную с пульта управления генератора, 0-100% • Дистанционно, пропорционально токовому сигналу на аналоговом входе генератора 4-20 мА

Режимы включения/выключения электросинтеза озона

• Автоматически по вакууму от эжектора • Автоматически при включении электропитания и замыкании дискретного входа «СТАРТ»

Напряжение питания, потребляемая мощность

220 В/50 Гц, 1400 Вт

Синхронизированный по питанию кабельный ввод для подключения блока медицинских кислородных концентраторов

Есть 220 В, для подключения до 3-х кислородных концентраторов, до 2 кВт

Размер для подключения к системе растворения озона

Пресс-фитинг под трубку с внутренним диаметром 8 мм, фторопластовая трубка и фитинги в комплекте поставки

Размер для подключения к источнику рабочего газа

Пресс-фитинг для подключения пластиковой трубки с внутренним диаметром 8 мм

Габариты генератора озона, Ш×Г×В, мм

800×600×400

Габариты ловушки влаги (баланс-барометра) в стандартном комплекте поставки, Ш×Г×В, мм

280×90×1680

Исполнение корпуса генератора озона

Шкаф для настенного монтажа, нержавеющая сталь

Масса, кг, не более

Класс пылевлагозащищенности

IP43

Требования к помещению, условия эксплуатации:

Чистое, сухое, отапливаемое в холодный период года помещение, оборудованное вентиляцией с кратностью обмена не менее 3-х, с возможностью увеличения кратности до 12 в аварийном режиме. Температура воздуха 0…+30°С, относительная влажность воздуха до 85%. Атмосферное давление от 86 до 106 кПа. Не допускается наличие в воздухе капельной влаги, тумана, запыленности, задымленности, паров агрессивных веществ - кислот, щелочей, растворителей, окислителей и прочих веществ, вызывающих усиленную коррозию внутренних частей генератора озона.

* Питание генератора кислородом от испарителя цилиндра с жидким кислородом дополнительно согласовывается с заводом-изготовителем

** Использование генератора для растворения озона методом барботажа в емкости дополнительно согласовывается с заводом изготовителем

Документы

Вопрос-ответ

Генератор выбирают исходя из дозы озона на обработку потока. Выбор дозы – ключевой вопрос подбора системы озонирования, зависит от решаемой задачи, целей обработки, озон-поглощаемости воды, химической природы окисляемых примесей и др. факторов. Умножьте дозу озона в г/м3 на расход 10 м3/ч и получите требуемую производительность озонатора.

В тех. характеристиках генератора указан расход кислорода. Соответственно ему и выбирайте модель концентратора с требуемой производительностью по кислороду. Потребность в кислороде для генераторов серии ТМ обеспечивают от 1 до 4-х параллельно включенных медицинских концентраторов номиналом на 5 и 10 л/мин.

Да, можно, но с соблюдением нескольких простых моментов: высота столба воды над распылителем озоновой смеси не должна превышать 3 м, запуск в режим выработки озона настраивается не по вакууму, как для работы с эжектором, а автоматически при включении питания при наличии разрешающего сигнала «СТАРТ». Ловушка влаги не требуется, но трубка подвода газовой смеси к распылителю должна опускаться вниз от поверхности воды с петлей через верх, чтобы исключить попадание воды внутрь генератора.

По нашему опыту для флотаторов в УЗВ оптимально генератор выбирать исходя из соотношения расход воды через флотатор (м3/ч) к производительности генератора (г/ч) 4 : 1. Т.е. для флотатора на расход воды 40 м3/ч мы рекомендуем озонатор ТМ 10. Можно взять озонатор и большей производительности с запасом, чтобы при наладке выставить оптимальное значение кнопкой на панели управления.

Эксплуатация генераторов ТМ 10-100 на осушенном воздухе возможна и не приведет к неисправности генератора при соблюдении требований по давлению и расходу газа через генератор. Однако это не имеет смысла, т.к. максимальная производительность будет примерно 20% в сравнении с кислородом, экономии электроэнергии получить не удастся, и даже наоборот. В результате эффективность такой системы будет в разы ниже при значительных энергозатратах.

Как правило, на складе есть 1-2 ед. каждой модели.

При изготовлении под заказ срок сборки генератора составит примерно 4-6 недель. Перед заказом генератора мы рекомендуем получить у нас совершенно бесплатную консультацию, чтобы ваша покупка максимально удовлетворяла решаемой задаче. После принятия решения покупке мы вышлем договор поставки с авансом и завершающим платежом при получении уведомления о готовности изделия.

Очистка сетки на всасывающей решетке системы воздушного охлаждения шкафа при помощи щетки или пылесосом - это требуется не часто при эксплуатации генератора в чистых, не запыленных помещения. Замена уплотнительных колец (4 шт.) в электродных трубках требуется 1 раз в 3 года. Операция не сложная, не требует специального инструмента и может быть выполнена самостоятельно по нашим инструкциям. При использовании дополнительно к генератору кислородного концентратора - по его обслуживанию консультируйтесь с продавцом концентратора.
