Блок синтеза озона СОВ-М/75

Модель: СОВ-М/75

Производительность: 75 г/ч

Описание

Назначение и устройство

Блок синтеза озона представляет из себя компактный узел для выработки озоно-кислородной смеси высокого качества, применяемой для окисления примесей и обеззараживания воды в соответствии с принятой технологической схемой очистки и/или обеззараживания воды.

Блок синтеза озона

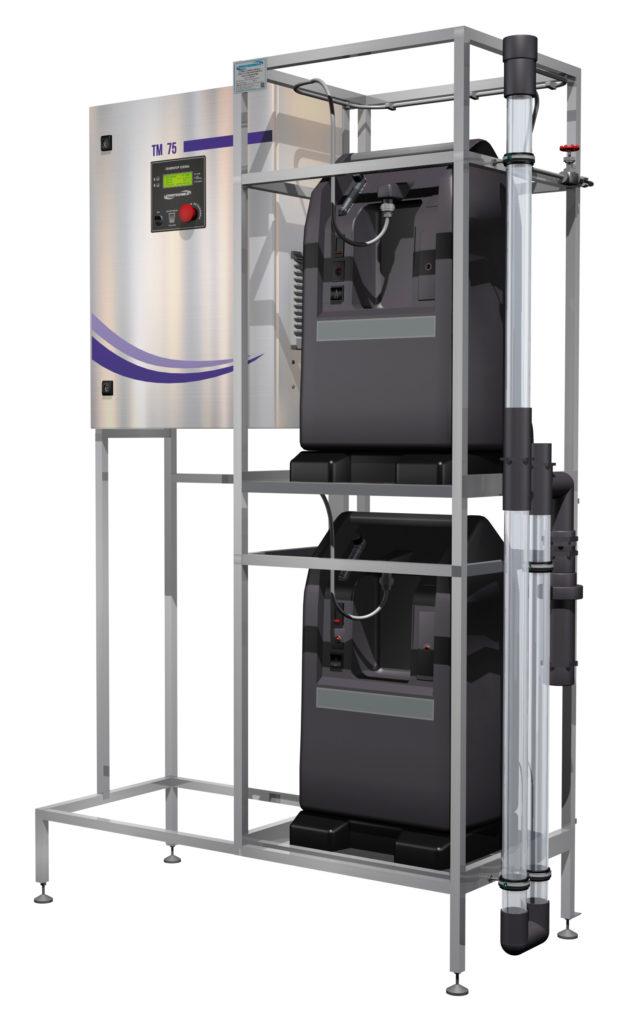

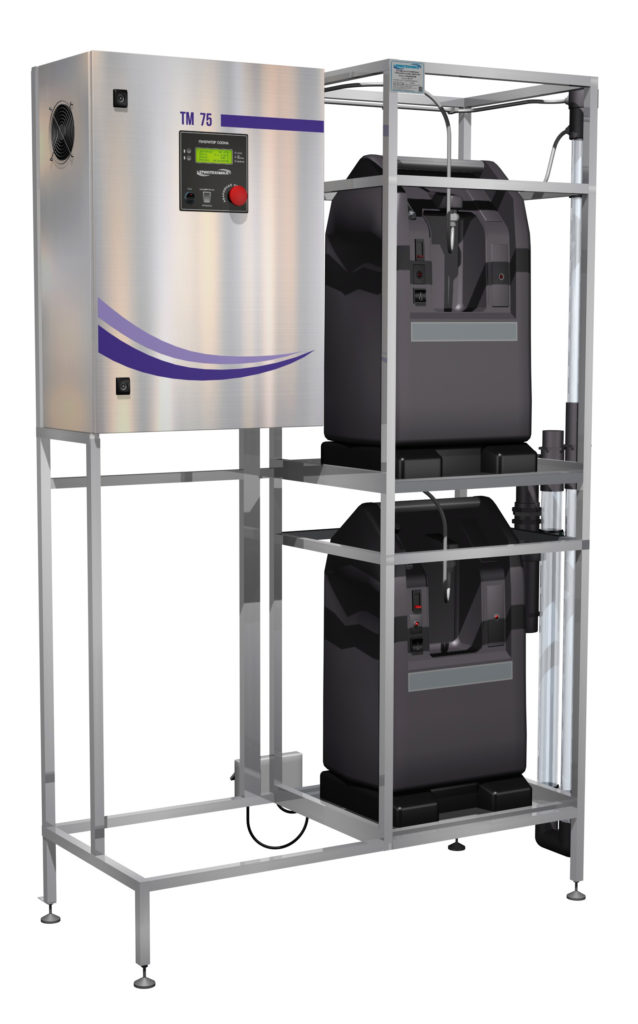

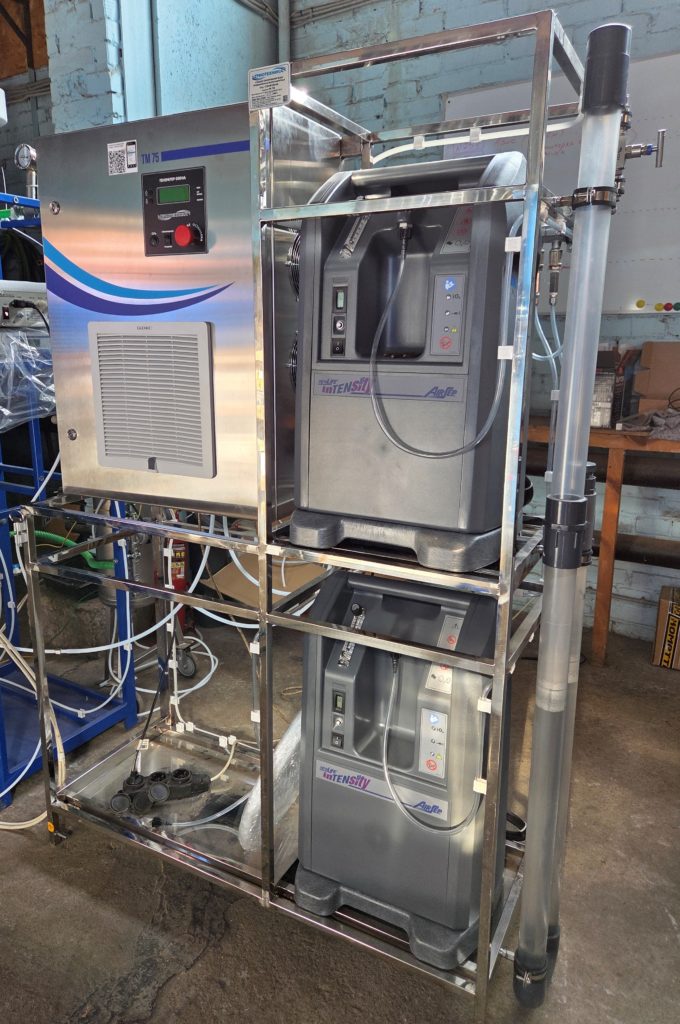

На одной общей раме установлены:

Генератор озона серии ТМ 10-150 г/ч;
Медицинский кислородный концентратор (или до 4-х концентраторов в зависимости от производительности);
Ловушка влаги с гидрозатвором и краном настройки вакуума от внешнего эжектора;
Обвязка газовыми трубками;
Электрические соединения, 1 точка подключения к внешнему электропитанию.
В комплект поставки включена фторопластовая трубка 6 м для подключения к эжектору (длина трубки может быть согласована дополнительно при заказе).

Подключение

Блок синтеза озона подключается трубкой к эжектору, установленному на трубопроводе обрабатываемой воды.
Выработка озона включается автоматически по сигналу от датчика вакуума в блоке управления генератора озона, как только в трубке возникает разрежение при возникновении перепада давления воды на эжекторе. Управление работой кислородных концентраторов полностью синхронизировано с включением генератора озона. При остановке протока воды через эжектор вакуум пропадает, блок синтеза озона отключается также автоматически, подача кислорода на генератор прекращается.

Преимущества

Собранное на заводе, испытанное и готовое к подключению оборудование в компактной рамной компоновке – удобное интегрирование в системы водоподготовки, быстрый запуск и наладка на объекте.
Схема включения выработки озона по вакууму от эжектора отличается высокой степенью надежности и безопасности, позволяет обеспечить размещение в отдельном помещении (при необходимости) и автономную работу блока синтеза озона.
Простая и надежная логика управления блоком посредством дискретных сигналов – беспроблемная эксплуатация в составе автоматизированных комплексов водоподготовки.

Технические характеристики

Производительность по озону в режиме 100%, г/ч

75 ± 7,5

Концентрация озона в газовой смеси на выходе, г/м3

Рабочий газ, источник

90-93% кислород от поставляемого в комплекте медицинского кислородного концентратора

Расход рабочего газа, Нл/мин

Способ растворения озона в воде

Вакуумный эжектор

Регулировка производительности по озону

Вручную с пульта управления генератора, 0-100% Дистанционно по аналоговому входу 4-20 мА генератора

Включение/выключение электросинтеза озона

Автоматически по вакууму от эжектора Автоматически при включении электропитания и замыкании дискретного входа «СТАРТ»

Напряжение питания, потребляемая мощность

220 В/50 Гц, 1900 Вт

Размер для подключения к системе растворения озона

Пресс-фитинг под трубку с внутренним диаметром 6 мм, фторопластовая трубка и фитинги в комплекте поставки

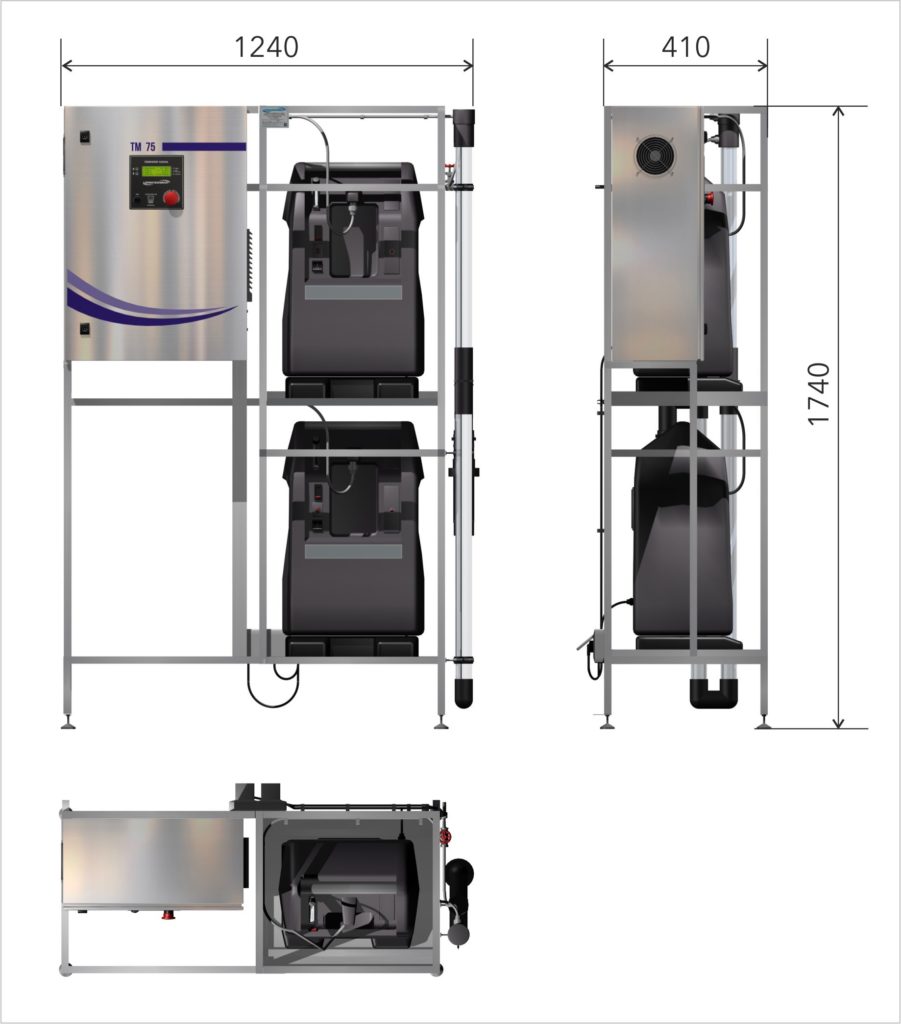

Габариты, Ш×Г×В, мм

1140×590×1640

Класс пылевлагозащищенности

IP43

Требования к помещению, условия эксплуатации:

Чистое, сухое, отапливаемое в холодный период года помещение, оборудованное вентиляцией с кратностью обмена не менее 3-х, с возможностью увеличения кратности до 12 в аварийном режиме. Температура воздуха 0…+27°С, относительная влажность воздуха 20-70%. Не допускается наличие в воздухе капельной влаги, тумана, запыленности, задымленности, паров агрессивных веществ - кислот, щелочей, растворителей, окислителей и прочих веществ, вызывающих усиленную коррозию внутренних частей генератора озона.

Документы

Входы и выходы генераторов озона серии ТМ

Скачать

Вопрос-ответ

Производительность блока определяется расходом воды и дозой озона, учитывается также специфика решаемой задачи водоподготовки. Обращайтесь к нам за консультацией, мы вместе с вами проанализируем вашу задачу и подберем подходящее решение. Заполните опросный лист – так мы быстрее дадим предложение.

Эжектор должен всасывать озоно-кислородную смесь от блока синтеза озона так, чтобы соотношение объема подаваемого газа к объему потока воды через эжектор составляло 1:7 и менее. Это обеспечит максимальное усвоение озона. Эжектор является частью системы растворения и контакта озона с водой. Обращайтесь и мы предложим оптимальную схему блока растворения озона с учетом специфики решаемой вами задачи.

Для обеспечения надежного включения выработки озона по вакууму длина озоновой трубки от генератора до эжектора должна быть не более 50 м. В базовый комплект поставки блока включена трубка длиной 6 м. Большая длина трубки оговаривается при заказе.

Компактные размеры рамы блока синтеза озона позволяют размещать его без проблем в стандартных контейнерах шириной 2,4 м. При оборудовании контейнера следует учитывать требования к условиям эксплуатации генераторов озона. Важно наличие приточно-вытяжной вентиляции, кратность воздухообмена не менее 3-х. В жаркий период температура внутри контейнера может подниматься выше 30ОС, для обеспечения охлаждения блока рекомендуем устанавливать кондиционер для возможности снижения температуры воздуха внутри до 20-25ОС.

Да, блок синтеза озона рассчитан на эксплуатацию в режиме 24/7. Однако следует учитывать, что интенсивная эксплуатация требует более строго подхода к обеспечению условий – температуры воздуха, относительной влажности. Система воздушного охлаждения озоновых реакторов прокачивает через шкаф озонатора огромные объемы воздуха. Во влажных или запыленных помещениях это приводит к ускоренной коррозии и сокращению срока службы оборудования.

При прерывистой подаче воды мы рекомендуем схему установки эжектора и системы растворения озона выполнять таким образом, чтобы режимы ее работы предполагали минимальное количество включений и выключения блока синтеза озона. Слишком частые пуски-остановы любого оборудования приводят к сокращению сроков его службы. Уплотнительные элементы из эластомеров служат дольше при сокращении количества температурных циклов расширения и сжатия, возникающих при частых включениях-отключениях. Мы рекомендуем, чтобы время непрерывной работы оборудования до очередного выключения составляло не менее 10 мин.

Замена пылевых фильтров на кислородных концентраторах, периодический осмотр внутренних частей шкафа озонатора и удаление частиц пыли с сетчатого фильтра на всасывающей решетке и охлаждающих вентиляторов.

Мы изготавливаем блоки синтеза озона производительностью до 5 кг/ч озона в контейнерном исполнении. В специально оборудованном контейнере размещаются высокопроизводительные генераторы озона с водяным охлаждением, установка охлаждения, промышленная кислородная станция. Срок изготовления таких контейнеров составляет в среднем 5,5 мес.
